2026年，当全球见解聚焦于大模子和生成式AI时，工业界另一项关节时刻正在悄然迎来"超等周期"——FPGA（Field Programmable Gate Array，现场可编程门阵列）。

5G基站的信号处理、数据中心AI推理加快卡、雷达与卫星通讯系统、高端医疗影像拓荒、自动驾驶域规矩器的原型考据、高频量化来往的纳秒级订单引申……这些场景有一个共同点：需要极低延伸、高并行度、可硬件重构的算计智商。这恰是FPGA的主战场。

然而与浩大的软件开发 东说念主群和逐年增长的IC想象毕业生不同，FPGA工程师在中国永迢遥于"供不应求"景况。据行业估算，FPGA东说念主才缺口超30万东说念主，且及格东说念主才多被头部通讯、金融、军工、芯片企业吸纳。这也使得FPGA岗亭成为硬件限制中入行学历包容度相对较高（强本科可入）、训戒溢价极显耀、办事寿命较长的稀缺标的。

本文将全地方拆解FPGA开发工程师这一岗亭——它到底是什么、作念什么、用什么时刻、挣若干、奈何成为它，以及它和IC想象、镶嵌式岗的本体区别。

第一部分：什么是FPGA开发工程师？

1.1 FPGA的本体

FPGA是一种半定制芯片——芯片出厂时莫得固定功能，用户通过硬件形容话语（HDL: Verilog/VHDL）编写逻辑电路，详细后下载到芯片里面配置查找表（LUT）、触发器 （FF）、布线资源，使芯片"造成"你想象的专用电路。

与CPU（串行引申领导）和GPU（SIMD并行但固定架构 ）不同，FPGA收尾了信得过的空间并行算计：不同逻辑块可同期使命，延伸可预测至纳秒级，且可反复擦写重构。

1.2 岗亭界说

FPGA开发工程师，是指使用Verilog/VHDL等HDL话语进行数字逻辑想象、仿真考据、详细、时序顾问、板级调试，将业务算法或接口契约在FPGA芯片上收尾，并确保其功能正确、时序顾问、资源合理的工程时刻东说念主员。

根据应用场景，常进一步细分为：

通讯/基站FPGA工程师：收尾高速接口（CPRI/eCPRI、JESD204B/C、10G/25G/100G Ethernet）、信说念编解码（LDPC/Turbo）、波束成形等。

FPGA加快工程师（数据中心/AI）：用FPGA作念深度学习推理加快（INT8/FP16运算）、视频转码、压缩解压、数据库加快。

FPGA原型考据工程师（Prototype Verification）：在芯片Tape-out前，将RTL移植到多片大型FPGA（如Xilinx VU19P）上搭建SoC原型，帮IC想象团队提前作念软硬协同考据。

高速接口/视频处理FPGA工程师：SDI/HDMI/DisplayPort视频汇注处理、图像预处理活水线。

高频来往(HFT) FPGA工程师：用FPGA收尾来往所契约阐明、订单生成与风控，追求最低延伸（

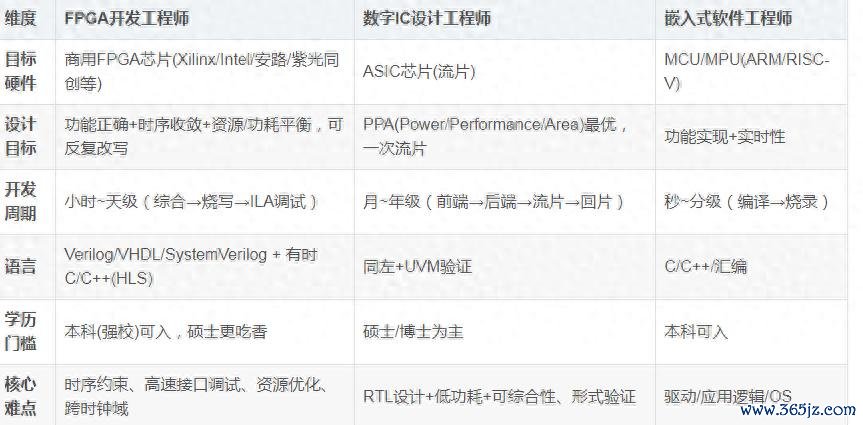

1.3 与相邻岗亭的中枢区别

第二部分：FPGA开发工程师的中枢时刻栈

FPGA是典型的"软硬通吃"岗亭——你既要懂数字电路底层（触发器、景况机、时序），又要会用EDA器具链、剧本话语和板级调试仪器。

2.1 数字逻辑与电路基础（内功）

数字电子时刻：组合逻辑（与或非、编码器、译码器、MUX）、时序逻辑（触发器、寄存器、计数器、移位寄存器、景况机FSM——Moore/Mealy型）。

时序认识（极遑急）：竖随即间(Setup Time)、保持时候(Hold Time)、时钟偏袒(Clock Skew)、时钟抖动(Jitter)、最大频率Fmax算计、亚稳态(Metastability)及跨时钟域处理（双触发器同步、FIFO、执手）。

数制与编码：二进制、十六进制、BCD、格雷码(Gray Code——常用于跨时钟CDC)、补码运算。

2.2 硬件形容话语（HDL）

Verilog HDL（主流）：掌执模块（module）、端口声明、邻接赋值（assign）、过程块（always @posedge clk）、羁系/非羁系赋值区别（羁系=组合逻辑，非羁系=时序逻辑——这是生手第一大坑）、参数化想象（parameter/generate）。

SystemVerilog（进阶）：用于复杂想象（struct、enum、interface、modport）及考据（assertion/SVA）。

VHDL（部分军工/欧洲企业用，国内较少）。

HLS（High Level Synthesis）：Xilinx Vivado HLS / Intel HLS——用C/C++形容算法自动生成RTL，适应算法加快但不替代手写RTL，需剖判并行性映射。

2.3 EDA器具链（火器）

Xilinx（AMD）系：Vivado（详细/布局布线/时序分析/ILA/VIO调试）、Vitis（镶嵌式软核SDK）、ModelSim/QuestaSim（仿真）、Vitis HLS。

Intel（Altera）系：Quartus Prime、SignalTap II（镶嵌式逻辑分析仪）、ModelSim。

国产FPGA器具：安路TD、紫光同创Pango Design Suite（国产替代神色增加，博亚体育app官方网站掌执有价值）。

仿真器具：ModelSim、VCS（Synopsys，大厂用）、Verilator（开源快速仿真）。

版块规矩与剧本：Git、Makefile、Tcl（顾问文献/EDA自动化）、Python（补助生成测试向量/阐明仿真成果）。

2.4 常用接口与契约（实战中枢）

低速：UART、SPI、I2C、PWM、GPIO——确实是每个FPGA神色的"Hello World"。

中速/高速：

SRAM/DRAM接口：SDR/DDR3/DDR4（常常调用MIG IP核，但需剖判时序参数）

千兆/万兆以太网：GMII/RGMII/SGMII、UDP/TCP卸载（Soft MAC或硬核）

PCI Express（PCIe）：Gen1~Gen5，作念加快卡必会，常常用XDMA/IP核但需懂TLP、BAR配置

Aurora、Serial RapidIO、JESD204B/C（高速ADC/DAC接口）

HDMI/DisplayPort/SDI（视频标的）

总线模范：AXI4（Full/Lite/Stream）——Xilinx IP互联模范，必须掌执。

2.5 板级调试智商

使用示波器（尤其中高端数字示波器带眼图功能）、逻辑分析仪（外置或FPGA内嵌ILA/VIO）、信号发生器。

能读芯片Datasheet、Pinout、Timing Diagram，判断是RTL Bug照旧硬件信号质地问题（反射、串扰、阻抗失配）。

第三部分：FPGA开发工程师的典型使命经过

以一个"用FPGA收尾UDP数据包汲取并存入DDR"的神色 为例：

设施1：需求分析与有考虑想象

细目FPGA型号（如Xilinx Kintex UltraScale+）、时钟频率（125MHz PHY时钟→系统时钟倍频）、数据宽度、缓存深度。

诀别模块：GMII→RX阐明模块→UDP解包模块→FIFO→MIG DDR规矩器→用户读接口。

设施2：RTL想象与编码

用Verilog写各子模块。举例UDP解包模块检测想法端标语、校验和，提真金不怕火Payload写入异步FIFO。

珍贵跨时钟域处理（PHY 125MHz ↔ 系统时钟 100MHz → DDR规矩器时钟 200MHz），该用双触发器同步用双触发器，该用异步FIFO用异步FIFO。

写Testbench（初学易忽视！），用ModelSim仿真各模块，查抄波形是否相宜预期。

设施3：仿真与功能考据

跑RTL级仿真（Functional Simulation），(中国)21点游戏官方app下载证实祸患法诞妄、逻辑相宜想象。

进阶：写自检测试平台，自动比对输出与参考模子。

设施4：详细、收尾与时序顾问

在Vivado中Run Synthesis → Run Implementation。

添加时序顾问（SDC格式）：主时钟周期顾问（create_clock）、派生时钟、输入输出延伸（set_input_delay/set_output_delay）、False Path、Multicycle Path。

检察时序讲演：查抄WNS(Worst Negative Slack)是否为正。若违例（Setup/Hold Violation），需回溯——优化关节旅途逻辑级数、插入活水线寄存器、篡改顾问。

设施5：板级调试

生成bitstream，烧写到FPGA开发板。

用ILA（Integrated Logic Analyzer）在线抓取里面信号，看现实PHY收到的包是否正确。

若欠亨：先查时钟是否锁定（MMCM/PLL景况）、复位开释、PHY自协商景况、LED引导——层层松开领域。

连PC用Wireshark证实UDP包到达。

设施6：资源优化与文档

分析LUT/FF/DSP/BRAM应用率，必要时重构算法降资源（如用移位代替乘法、分享DSP）。

编写想象讲明（模块框图、景况机图、接口界说、顾问讲明）。

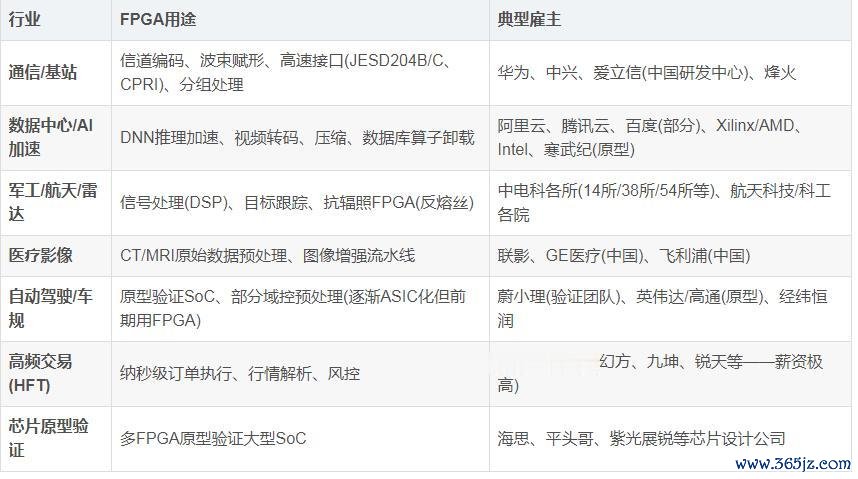

第四部分：行业应用与典型老板

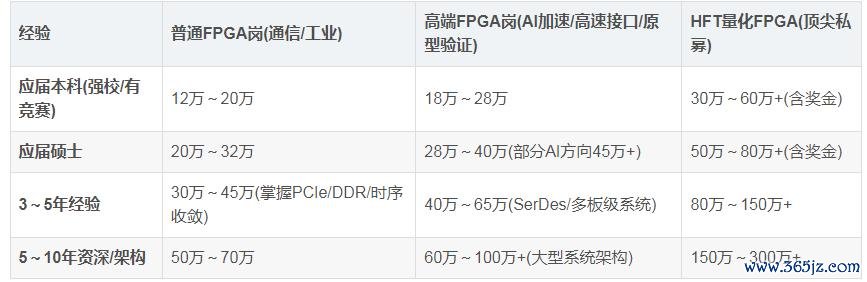

第五部分：薪资待遇（2026年一线城市参考·税昨年薪）

FPGA因东说念主才稀缺，同庚限常常略高于或等于镶嵌式软件，接近中端IC想象岗（考据/后端），顶尖HFT标的可杰出多数IC岗。

新一线城市（杭州/成都/西安/南京/武汉/苏州）常常为一线城市的75%～85%，但HFT岗主要皆集在沪深京。

溢价因子：

掌执PCIe Gen3/4/5 + DMA + XDMA、DDR3/4 硬核 MIG、多时钟域复杂CDC处理→ 径直拉升档位

有大型Kintex/Virtex UltraScale+ 多FPGA系统联调训戒→ 资深稀缺

懂HLS加快算法映射 + OpenCL SDAccel/Vitis→ AI加快标的加分

军工/航天所薪资完全值略低但闲散、户口/福利好

第六部分：办事发展旅途

低级FPGA工程师

│──(深化RTL想象+时序智商)──→ 资深FPGA工程师（独处稳重复杂接口/子系统）

│ │

│ ├──→ FPGA系统架构师（多FPGA板卡、举座资源/时序/接口揣测打算）

│ ├──→ 时刻内行（高速SerDes、低延伸优化、时钟有考虑想象）

│ └──→ 时刻科罚（FPGA Team Leader → 研发总监）

│

├──(补UVM/考据设施学)──→ IC考据工程师（向芯片想象公司转型较常见）

├──(补ASIC详细/低功耗)──→ 数字IC想象工程师（常常需读研深造）

└──(补C++/算法)──────→ 算法加快架构 / HLS算法工程师

FPGA工程师横向转IC考据或数字前熟察对顺畅（都用Verilog/SystemVerilog，剖判时序），是好多本科想进芯片行业同学的"弧线救国"旅途——先使命2～3年作念FPGA，再通过考研或在任深造转IC想象。

第七部分：志愿填报与大学四年修皆指南

7.1 高考志愿填报

FPGA开发最对口的本科专科是电子信息工程（080701）和电子科学与时刻（080702），其次可承袭集成电路想象与集成系统、通讯工程、自动化（强电弱电兼修型）。

首选：电子信息工程（强校）——模电数电、信号与系统、数字逻辑想象课程完备，实验室资源多（常配FPGA开发板）。

次选：电子科学与时刻（偏底层物理但数字逻辑课也有）——连系生可转IC或赓续深耕FPGA。

集成电路想象与集成系统：偏IC想象但大一大二数电/VHDL基础与FPGA完全通用，连系生若不作念IC也可作念原型考据。

避坑：纯算计机科学与时刻常常缺模电数电实验和板级调试测验，作念FPGA需无数自学；浩繁院校新开"东说念主工智能"专科若无硬件实验矍铄不选。

新高考必选物理+化学（部分省仅要求物理，忽视升天同选晋升竞争力）。

7.2 大学四年FPGA专项养成

大一

学好高数、线代、C话语（指针/位操作）、大学物理。

自学数字电路初学（阎石《数字电子时刻基础》前几章），了解与或非、卡诺图、触发器。

大二

中枢课：电路分析、模拟电子时刻（模电）、数字电子时刻（数电！重心）、信号与系统。

加入电子转换实验室/FPGA风趣小组。

买Xilinx Artix-7或Intel Cyclone IV/V开发板（或学校提供），跑通：

LED活水灯（剖判时序always块、非羁系赋值）

数码管动态扫描（组合逻辑+时序逻辑分离）

UART自觉自收（景况机想象）

VGA/HDMI彩条露出（剖判同步信号、时序参数）

学ModelSim/IVerilog仿真，给每个模块写Testbench。

大三

进阶神色：

OV5640录像头→DDR缓存→HDMI露出（帧缓冲、视频时序）

千兆以太网UDP通讯（调用Tri-mode MAC IP，用Wireshark考据）

DDS信号发生器+DA输出（用示波器看正弦波）

浅薄RISC-V CPU在FPGA上收尾（深远剖判CPU微架构）

进入世界大学生FPGA转换想象竞赛或集创赛FPGA赛说念。

学Vivado时序顾问（create_clock、input/output delay），看时序讲演分析WNS/TNS。

了解AXI4总线、Xilinx MIG DDR规矩器使用。

大四

毕设选FPGA课题（如"基于Zynq的及时图像处理系统"或"PCIe DMA传输想象"）。

有条款争取去通讯/军工/芯片公司作念FPGA实习。

若指标IC想象，大三寒假运转考研（集成电路工程/微电子）；若指标FPGA办事，完善简历神色形容（强调：用了什么芯片、接口、时序顾问成果、ILA抓波调试资历）。

第八部分：你恰手脚念FPGA吗？——自我判断清单

适应如果你：

心爱数字电路、景况机、看时序图合计有风趣而非败兴

能承袭"写代码→详细→烧板→ILA抓信号→改代码"的轮回（比软件慢但比IC流片快）

对硬件并行念念维（归并时刻多路同期跑）有嗅觉或有风趣培养

不扼杀看几十页Datasheet、时序图、顾问语法

心爱"看得见"的硬件调试（示波器波形、LED/屏幕反应）

⚠️ 红色信号（可能不适应）：

完全不想碰模电数电实验、怕烙铁和示波器

只心爱高层抽象、追求"写完坐窝run"的即时反应

对Verilog中羁系/非羁系区别、建立保持时候认识完全无感且不想搞懂

荒谬反感读英文文档（Xilinx/Intel手册是日常）

第九部分：改日趋势与行业揣度

国产FPGA生态崛起：安路、紫光同创、高云等国产FPGA在中低端工控/通讯替代加快，关连神色训戒价值高潮。

AI+FPGA异构算计：Vitis HLS、OpenCL、PYNQ（Python on FPGA）裁减算法东说念主员使用门槛，但中枢时序/接口仍需专科FPGA工程师。

原型考据需求增长：随国产大芯片（AI SoC/CPU）增加，多FPGA原型考据工程师缺口扩大——是FPGA东说念主进芯片想象公司的优质切口。

HFT赓续高薪吸纳顶尖东说念主才：量化私募对超低延伸FPGA内行给出全行业最高现款呈报，但要求极强自驱与极致优化智商。

总体而言，FPGA岗亭不太可能被AI完全替代（它是加快AI推理的底层算力之一），且因培养周期长（塌实数电基础+器具链纯属+板级训戒需神色积贮），中高档东说念主才护城河较深。"35岁危急"比较纯应用软件开发赫然显示——资深FPGA架构师相配抢手。

结语：在并行逻辑的世界里建造电路

FPGA开发工程师，是介于软件法度员与芯片想象师之间的私有存在。你写的是代码，详细出的是电路；你调的是时序，关乎的是纳秒；你面临的是最实在的硬件信号——示波器上那根抖动的波形，等于你与物理世界对话的凭据。

这个岗亭不要求你非如果状元，但需要你坐得住冷板凳、得志啃Datasheet、能从反复烧写和ILA波形中品出乐趣。如果你是这么的东说念主(中国)21点游戏官方app下载，FPGA将是硬件赛说念中性价比极高、缺口极大、且越老越值钱的优质遴选。
